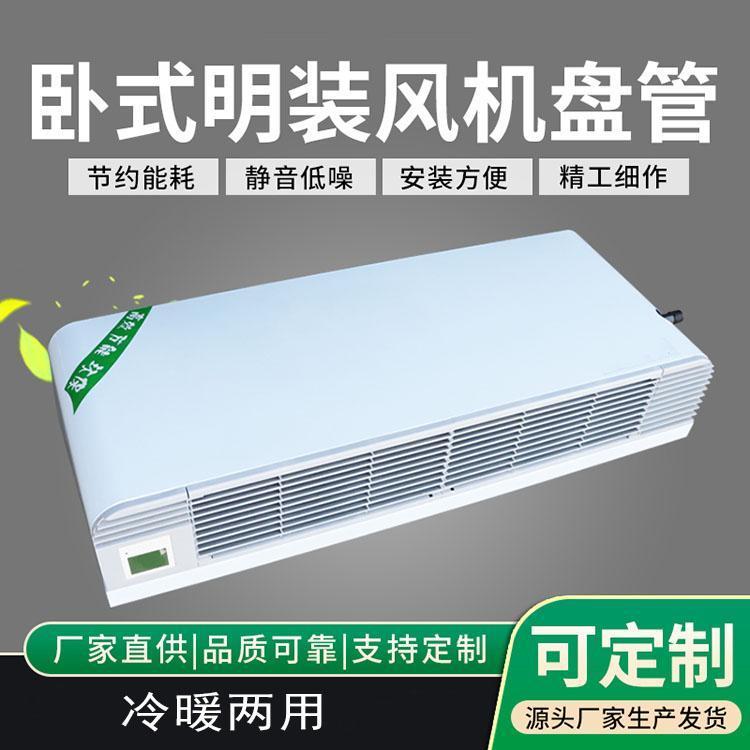

臥式明裝風機盤管機組主要由風機、熱交換器（盤管）、凝水盤、殼體及控制器組成，它適用于集中式空調系統。設計先進、品種齊全、性能優越，用途廣泛，通常用于要求噪聲小，溫度調節靈活的各種賓館、公寓、飯店、醫院、商業大樓等。

一、概述：

1、臥式明裝風機盤管選用主要控制參數額定風量、出口靜壓、輸入功率、額定供冷量、額定供熱量、噪聲、水阻等。
2、風機盤管送風量約為250~2500m/h，出口靜壓小于100Pa（出口靜壓大于30Pa為高靜壓型）。
3、選用機組規格應由房間冷、熱負荷以及空氣的熱濕比等因素確定：
4、當新風與房間空氣參數等焓時，風機盤管機組僅負擔圍護結構和房間內部產生的冷、熱負荷；
5、當新風焓值大于或小于房間空氣焓值時，風機盤管機組應加上或扣除部分新風冷、熱負荷；
6、當新風的絕對含濕量低于房間空氣含濕量、可全部負擔房間濕負荷時，風機盤管可僅負擔房間顯熱負荷，宜按干工況配置；
7、當房間顯熱負荷占有較大比重時，應通過顯熱平衡計算，校核風機盤管機組的風量。風機盤管(臥式明裝FP-WM)

二、臥式明裝風機盤管施工、安裝要點：
1、機組供水入口處，應裝設過濾器。在沖洗冷媒水系統干管時，污水不準通過盤管。盤管接管的高點應設排氣裝置，低點應設泄水裝置。
2、臥式明裝風機盤管的冷凝水排出管必須有一定的坡度，應保證滴水盤中不積水。
3、臥式明裝風機盤管的安裝可參見建筑標準設計圖集01K403《風機盤管安裝》。
